國產單四極桿氣相色譜質譜聯用儀-安益譜 GC-MS 7700在線監測116 種大氣揮發性有機物
一、檢測背景與目標物質
大氣揮發性有機物（VOCs）是形成臭氧（O?）和細顆粒物（PM?.?）的關鍵前體物，部分物質（如苯、甲醛、氯乙烯等）具有強毒性與致癌性，對生態環境和人體健康危害極大。本方案參照《環境空氣 揮發性有機物的測定 便攜式氣相色譜 - 質譜法》（HJ 1223-2021）、《固定污染源廢氣 揮發性有機物的測定 氣相色譜 - 質譜法》（HJ 734-2014）等標準要求，針對116 種大氣 VOCs（涵蓋烷烴、烯烴、芳香烴、鹵代烴、醛酮類等 8 大類）建立在線監測方案，解決傳統離線采樣分析時效性差、數據代表性不足的痛點。

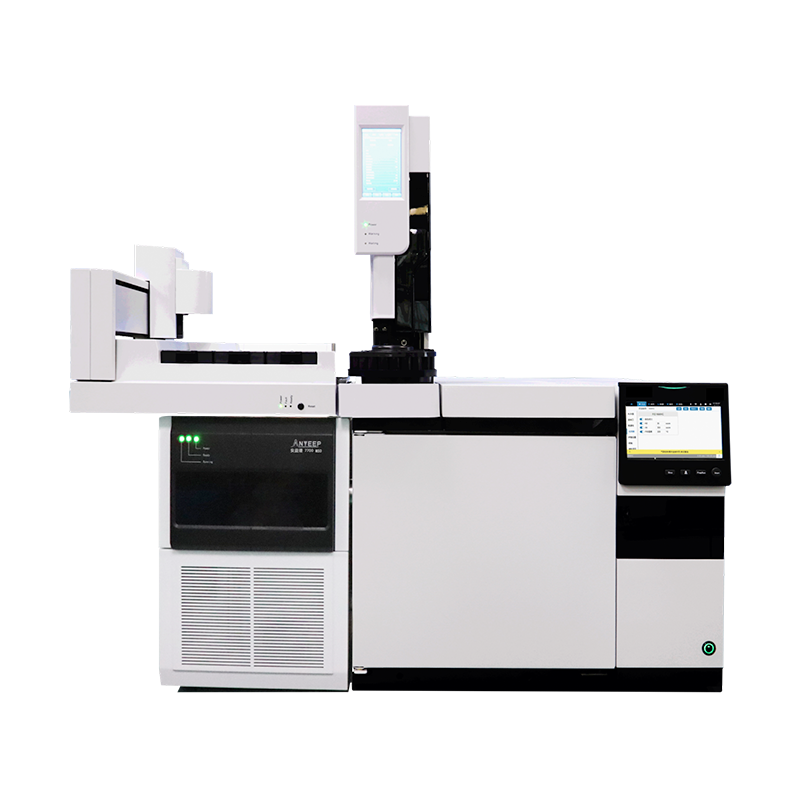

安益譜7700單四極桿氣相色譜質譜聯用儀
二、全流程在線監測方案
（一）樣品采集與預處理（全自動在線操作）
- 采樣流程：大氣樣品經采樣探頭（濾膜去除顆粒物）→加熱管線（120℃）→預濃縮模塊（冷阱 - 180℃富集）；采樣時間 10min，采樣流量 200mL/min，富集后冷阱快速升溫至 200℃（升溫速率 100℃/min），將 VOCs 解吸至色譜系統；
- 除水與凈化：預濃縮模塊集成 Nafion 干燥管，去除樣品中水分（殘留水含量≤0.1%），避免水峰干擾質譜檢測；同時通過吸附 - 解吸過程，去除空氣中的氧氣、二氧化碳等干擾組分。
（二）氣相色譜 - 質譜檢測條件
- 氣相色譜條件（雙柱并行分離，提高分離效率）：
- 質譜條件：
- 離子源
- 檢測模式
- 溶劑延遲
- 數據采集頻率
（三）數據處理與質控體系
- 定性分析：通過質譜庫（NIST 2023）匹配目標物質的質譜圖（匹配度≥80%），結合雙柱保留時間（與標準品偏差≤0.05min）進行定性；對于同分異構體（如鄰二甲苯、間二甲苯、對二甲苯），通過 DB-624 柱的分離差異進一步區分；
- 定量計算：采用外標法，以標準氣體濃度為橫坐標，對應特征離子峰面積為縱坐標建立標準曲線（濃度范圍 0.1-100μg/m3，R2≥0.995）；儀器自動讀取樣品峰面積，代入曲線計算 VOCs 濃度，結果保留 3 位有效數字；
- 質量控制：
- 每日自動進行零氣空白驗證（空白值≤方法檢出限的 1/2）；
- 每 3 天自動進行單點校準（校準點濃度 50μg/m3，偏差≤±10%）；
- 每月進行多點校準（5 個濃度點）與系統性能檢查（如柱效、靈敏度，偏差≤±15%）；
- 若出現數據異常（如濃度突變、峰形異常），儀器自動觸發報警并記錄故障信息，同時切換至備用分析通道（雙系統設計），確保監測不中斷。
三、方法性能驗證
（一）靈敏度（檢出限與定量限）
（二）精密度與準確度
- 精密度：選取低（0.5μg/m3）、中（5μg/m3）、高（50μg/m3）3 個濃度水平的標準氣體，連續進樣 6 次，計算相對標準偏差（RSD）。
- 準確度：采集實際大氣樣品（已知背景濃度），加入 3 個濃度水平的標準氣體進行加標回收實驗。
（三）穩定性與抗干擾能力
- 長期穩定性：儀器連續 7×24h 運行 30 天，每日測定同一濃度標準氣體（10μg/m3）
- 抗干擾能力：在高濕度（相對濕度 85%）、高顆粒物（PM?.?濃度 150μg/m3）、高干擾氣體（如 SO?濃度 500μg/m3、NO?濃度 200μg/m3）條件下，測定 10μg/m3 的 VOCs 混合標準氣體
四、方法核心優勢
- 全組分覆蓋與高靈敏：一次分析可覆蓋 116 種 VOCs，涵蓋環境監測關鍵指標；結合低溫預濃縮技術與高分辨質譜檢測，檢出限低至 0.02μg/m3，可捕捉大氣中痕量 VOCs 的濃度變化；
- 實時在線與高時效：采樣 - 分析 - 數據傳輸全程自動化，單次分析周期≤30min，數據更新頻率 1 次 / 30min，可實時監控 VOCs 的小時濃度變化與日變化趨勢，為臭氧與 PM?.?溯源提供快速數據支撐；
- 穩定可靠與低維護：采用雙柱雙系統設計，支持故障自動切換；預濃縮模塊與色譜柱維護周期長（濾膜 7 天更換，色譜柱壽命≥1 年），每月維護時間≤2h，降低運維成本；
- 智能質控與數據溯源：具備自動校準、空白驗證、故障報警功能，所有操作與數據均自動記錄（符合 GLP 規范）；數據可通過網絡實時上傳至環境監測平臺，支持遠程監控與歷史數據查詢，滿足監管部門對數據溯源的要求。
